Notice de montage pour caisson de coffre T4 Multivan
Je vous remercie de m'avoir fait confiance pour la réalisation de votre caisson de coffre.
Vous trouverez sur cette page les explications, pas à pas avec photos pour le montage.
Matériel nécessaire: Une clé de 17 mm ou cliquet avec douille de 17 mm
Un jeu de clés pour vis BTR
Une perçeuse avec un forêt de 7,5 mm
Une pince à poser les écrous aveugles ( possibilité de faire poser par votre carrossier)
-------------------------------------------------------------------------
Démontage des garnitures pour pouvoir poser les pattes de fixation avant sur les boulons
d'ancrage des ceintures de la banquette AR.
------------------------------------------------------------------------

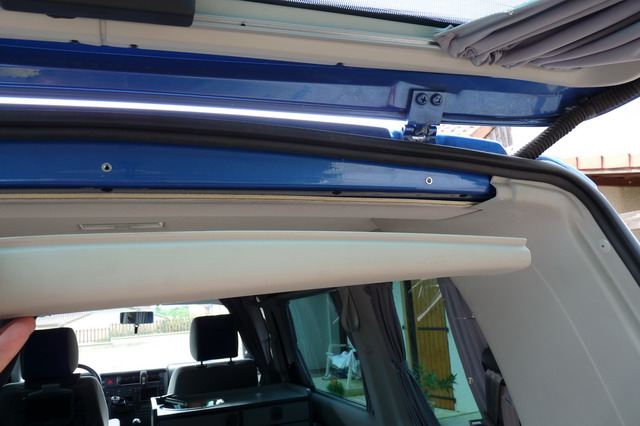

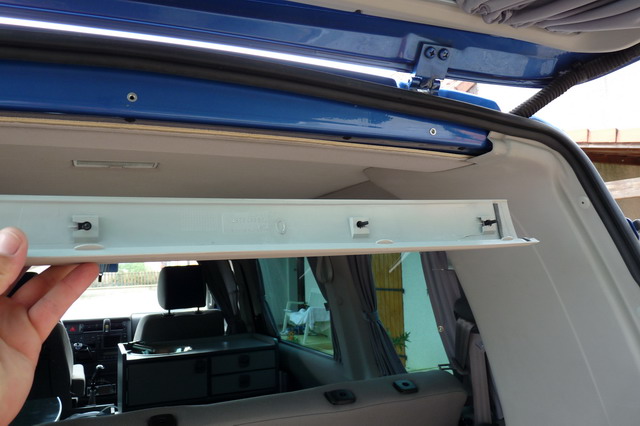

Dépose du bandeau supérieur, après avoir dégagé le joint de coffre en passant la lame d'un tournevis.
Il est clipsé. Il suffit de tirer verticalement pour le dégager. Vous pouvez le ranger dans votre grenier, il ne sert
plus quand le caisson est en place.

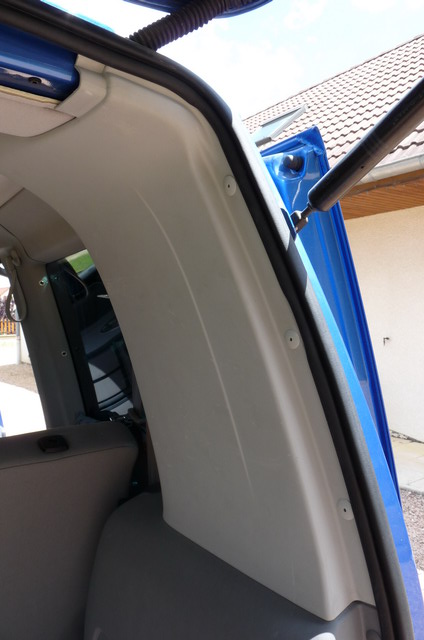

Démontage de la garniture du côté droit.

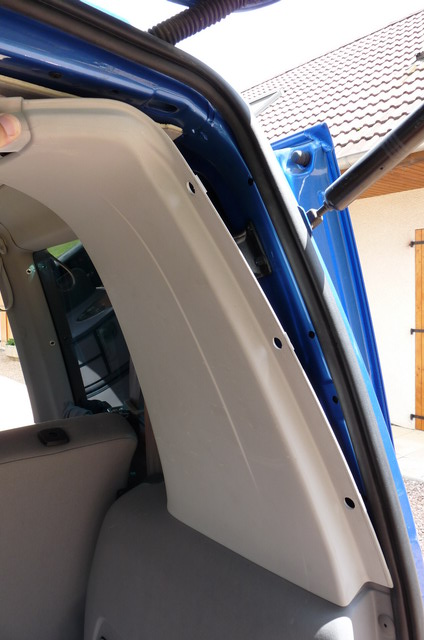

Commencez par retirer les trois clips en faisant levier avec un
tournevis.
Puis écartez le haut de la garniture. N'essayez pas de dégager le bas pour l'instant !

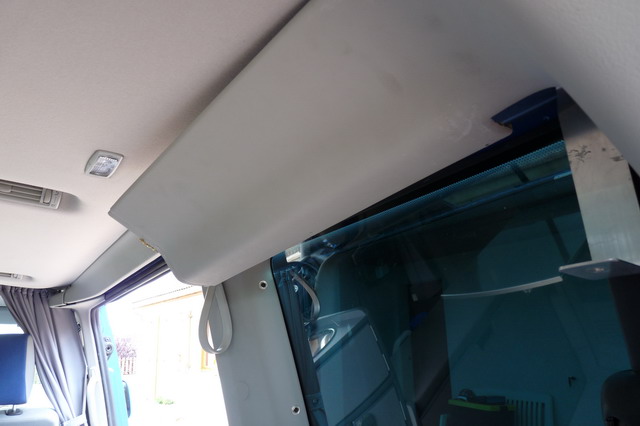

Déclipsez la partie au dessus de la vitre, en tirant dessus d'un coup sec. Il n'y a pas de risque de casser les clips.
Déboitez la garniture de celle de la partie avant.
Maintenant seulement vous pourvez déboiter la partie basse en la soulevant vers le haut.

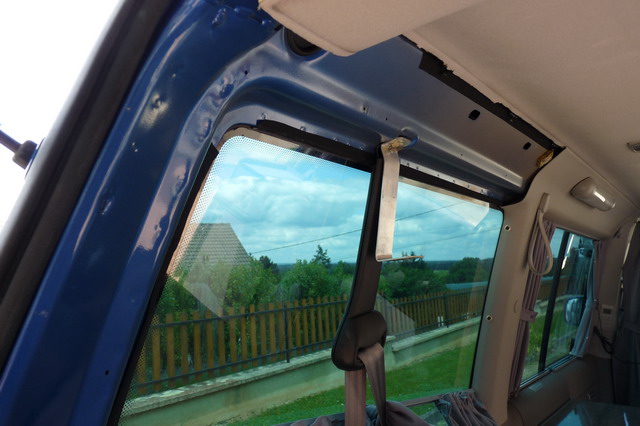

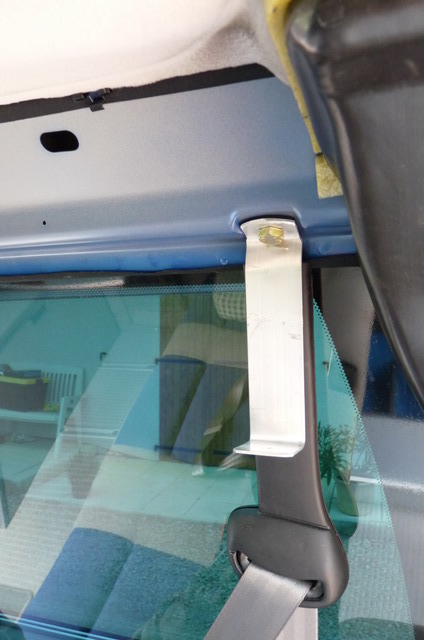

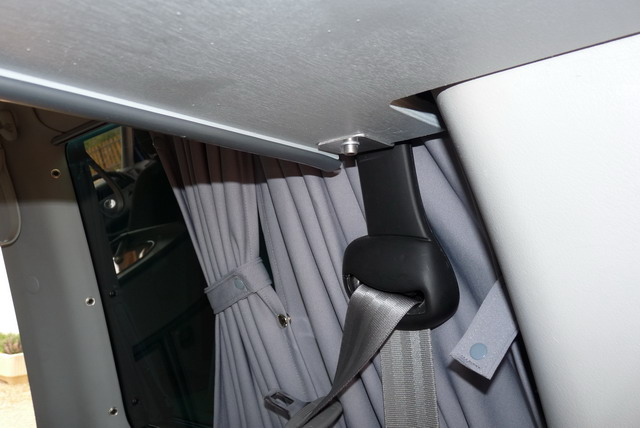

Après avoir dévisser le boulon, mettez en place la patte alu (marquée droite), et revissez en serrant.
Procédez de la même manière pour le côté gauche, après avoir enlevé la vis , et le crochet.
Mettez en place la patte marquée gauche.

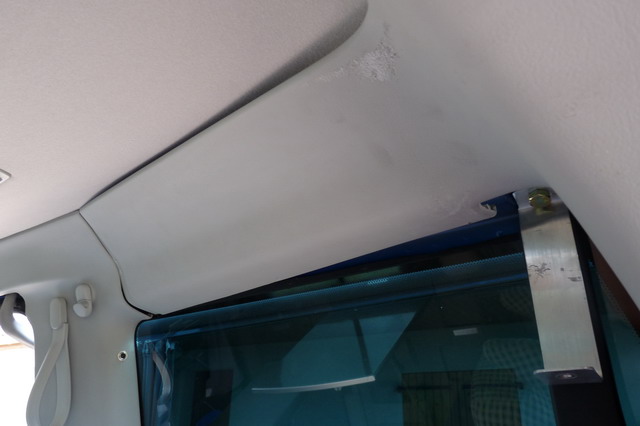

Avant de remettre en place les garnitures, donnez un coup de lime pour enlever un bon millimètre
de plastique, afin de laisser la place pour l'épaisseur supplémentaire des pattes.
Vous avez remis en place les garnitures. Pour la mise en place du caisson, il est préférable de
se faire aider par une seconde personne. Enlevez les appuie-têtes de la banquette, et rentrez le caisson
en travers par le coffre. La deuxième personne aidera par l'intérieur. Faites reposer d'abord le caisson
sur la patte côté droit.

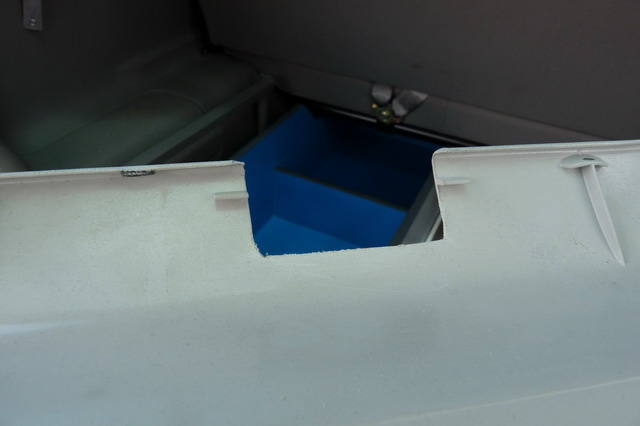

La patte côté gauche est en deux parties pour permettre le montage. Au préalable, enlevez la petite
partie avec la vis et l'écrou papillon, puis soulevez le caisson, remettez en place la petite partie de la patte, en la
glissant sous le caisson, et remettez la vis avec le papillon.

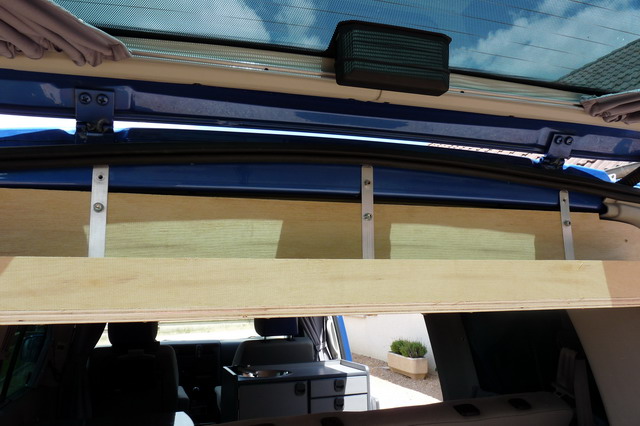

En plaquant le caisson sous le toit, marquez avec précision l'emplacement des pattes AR.
Rédémontez le caisson et frappez l'emplacement des trous avec un coup de pointeau.
Puis percez avec un foret de 7,5 mm bien affûté. Faites ensuite poser les trois écrous aveugles M5
par un carrossier, ou une personne possédant une pince spéciale permettant de les sertir.
Il ne vous reste plus qu'à remettre en place le caisson, et c'est terminé !
En cas de problème, n'hésitez pas à me contacter par email et à me donner vos commentaires.
Thierry PERE . Juillet 2009.
